AVK ĐAI KHỞI THỦY, PN16, 00-001
Description
AVK ĐAI KHỞI THỦY, PN16, 00-001
AVK ĐAI KHỞI THỦY, PN16, 00-001
Cho ống PE và PVC
Đai khởi thủy cho ống PVC và PE cho nước và nước thải tới 70°C
Phiên bản 10/00-001
| Vật liệu | Gang dẻo |
| Dải DN | DN40 – DN300 |
| Cấp PN | PN 16 |
Số tham khảo và kích thước
| Số tham khảo AVK | DN mm |
Ren BSP Inch |
D mm |
L mm |
H mm |
Trọng lượng /kg |
Nhu cầu |
| 10-050-00-011 | 40 | 1″ | 50 | 100 | 50 | 1.4 | |
| 10-050-40-011 | 40 | 3/4″ | 50 | 100 | 50 | 1.4 | |
| 10-063-00-011 | 50 | 1″ | 63 | 100 | 58 | 0.8 | |
| 10-063-10-011 | 50 | 1 1/4″ | 63 | 100 | 58 | 1.5 | |
| 10-063-20-011 | 50 | 1 1/2″ | 63 | 100 | 58 | 1.5 | |
| 10-063-30-011 | 50 | 2″ | 63 | 100 | 58 | 1.5 | |
| 10-063-40-011 | 50 | 3/4″ | 63 | 100 | 58 | 1.5 | |
| 10-075-00-011 | 65 | 1″ | 75 | 120 | 75 | 2.1 | |
| 10-075-10-011 | 65 | 1 1/4″ | 75 | 120 | 75 | 2.1 | |
| 10-075-20-011 | 65 | 1 1/2″ | 75 | 120 | 75 | 2.1 | |
| 10-075-30-011 | 65 | 2″ | 75 | 120 | 75 | 2.1 | |
| 10-075-40-011 | 65 | 3/4″ | 75 | 120 | 75 | 2.1 | |
| 10-090-00-011 | 80 | 1″ | 90 | 120 | 77 | 2.3 | |
| 10-090-10-011 | 80 | 1 1/4″ | 90 | 120 | 77 | 2.3 | |
| 10-090-20-011 | 80 | 1 1/2″ | 90 | 120 | 77 | 2.5 | |
| 10-090-30-011 | 80 | 2″ | 90 | 120 | 77 | 2.3 | |
| 10-090-40-011 | 80 | 3/4″ | 90 | 120 | 77 | 2.3 | |
| 10-110-00-011 | 100 | 1″ | 110 | 140 | 88 | 3.4 | |
| 10-110-10-011 | 100 | 1 1/4″ | 110 | 140 | 88 | 3.4 | |
| 10-110-20-011 | 100 | 1 1/2″ | 110 | 140 | 88 | 3.4 | |
| 10-110-30-011 | 100 | 2″ | 110 | 140 | 88 | 3.4 | |
| 10-110-40-011 | 100 | 3/4″ | 110 | 140 | 88 | 3.4 | |
| 10-125-00-011 | 125 | 1″ | 125 | 140 | 96 | 3.5 | |
| 10-125-10-011 | 125 | 1 1/4″ | 125 | 140 | 96 | 3.5 | |
| 10-125-20-011 | 125 | 1 1/2″ | 125 | 140 | 96 | 3.5 | |
| 10-125-30-011 | 125 | 2″ | 125 | 140 | 96 | 3.5 | |
| 10-125-40-011 | 125 | 3/4″ | 125 | 140 | 96 | 3.5 | |
| 10-140-00-011 | 125 | 1″ | 140 | 170 | 104 | 5.2 | |
| 10-140-10-011 | 125 | 1 1/4″ | 140 | 170 | 104 | 5.2 | |
| 10-140-20-011 | 125 | 1 1/2″ | 140 | 170 | 104 | 5.2 | |
| 10-140-30-011 | 125 | 2″ | 140 | 170 | 104 | 5.2 | |
| 10-140-40-011 | 125 | 3/4″ | 140 | 170 | 104 | 5.2 | |
| 10-160-00-011 | 150 | 1″ | 160 | 170 | 113 | 5.8 | |
| 10-160-10-011 | 150 | 1 1/4″ | 160 | 170 | 113 | 5.8 | |
| 10-160-20-011 | 150 | 1 1/2″ | 160 | 170 | 113 | 5.8 | |
| 10-160-30-011 | 150 | 2″ | 160 | 170 | 113 | 6.4 | |
| 10-160-40-011 | 150 | 3/4″ | 160 | 170 | 113 | 5.7 | |
| 10-180-00-011 | 150 | 1″ | 180 | 170 | 123 | 6.5 | |
| 10-180-10-011 | 150 | 1 1/4″ | 180 | 170 | 123 | 6.5 | |
| 10-180-20-011 | 150 | 1 1/2″ | 180 | 170 | 123 | 7.0 | |
| 10-180-30-011 | 150 | 2″ | 180 | 170 | 123 | 7.0 | |
| 10-180-40-011 | 150 | 3/4″ | 180 | 170 | 123 | 7.0 | |
| 10-200-00-011 | 200 | 1″ | 200 | 200 | 133 | 8.7 | |
| 10-200-10-011 | 200 | 1 1/4″ | 200 | 200 | 133 | 8.7 | |
| 10-200-20-011 | 200 | 1 1/2″ | 200 | 200 | 133 | 8.7 | |
| 10-200-30-011 | 200 | 2″ | 200 | 200 | 133 | 8.7 | |
| 10-200-40-011 | 200 | 3/4″ | 200 | 200 | 133 | 10 | |
| 10-225-00-011 | 200 | 1″ | 225 | 200 | 146 | 9.9 | |
| 10-225-10-011 | 200 | 1 1/4″ | 225 | 200 | 146 | 9.5 | |
| 10-225-20-011 | 200 | 1 1/2″ | 225 | 200 | 146 | 9.5 | |
| 10-225-30-011 | 200 | 2″ | 225 | 200 | 146 | 9.9 | |
| 10-225-40-011 | 200 | 3/4″ | 225 | 200 | 146 | 10 | |
| 10-250-00-011 | 250 | 1″ | 250 | 140 | 158 | 10 | |
| 10-250-10-011 | 250 | 1 1/4″ | 250 | 140 | 158 | 10 | |
| 10-250-20-011 | 250 | 1 1/2″ | 250 | 140 | 158 | 10 | |
| 10-250-30-011 | 250 | 2″ | 250 | 140 | 158 | 10 | |
| 10-250-40-011 | 250 | 3/4″ | 250 | 140 | 158 | 10 | |
| 10-280-00-011 | 250 | 1″ | 280 | 140 | 173 | 4.2 | |
| 10-280-10-011 | 250 | 1 1/4″ | 280 | 140 | 173 | 4.2 | |
| 10-280-20-011 | 250 | 1 1/2″ | 280 | 140 | 173 | 4.2 | |
| 10-280-30-011 | 250 | 2″ | 280 | 140 | 173 | 4.2 | |
| 10-280-40-011 | 250 | 3/4″ | 280 | 140 | 173 | 4.2 | |
| 10-315-00-011 | 300 | 1″ | 315 | 140 | 191 | 4.4 | |
| 10-315-10-011 | 300 | 1 1/4″ | 315 | 140 | 191 | 4.4 | |
| 10-315-20-011 | 300 | 1 1/2″ | 315 | 140 | 191 | 4.4 | |
| 10-315-30-011 | 300 | 2″ | 315 | 140 | 191 | 4.4 | |
| 10-315-40-011 | 300 | 3/4″ | 315 | 140 | 191 | 4.4 |

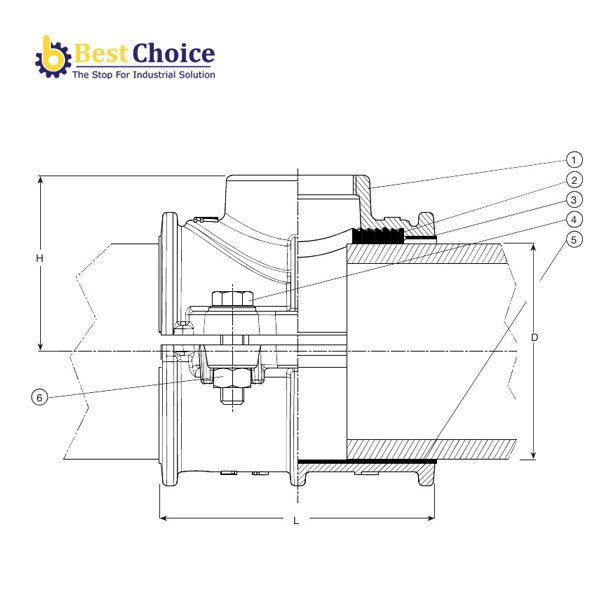

BẢN VẼ AVK ĐAI KHỞI THỦY, PN16, 00-001
| 1. | Phần trên đai | Gang dẻo GJS-400-15 (GGG-40) |
| 2. | Gioăng | Cao su EPDM |
| 3. | Lớp lót | Cao su SBR |
| 4. | Bu lông | Thép không gỉ A2 |
| 5. | Phần dưới đai | Gang dẻo, tối thiểu (GGG-40)/ thép không gỉ A2 |
| 6. | Đai ốc | Thép không gỉ A4 |
