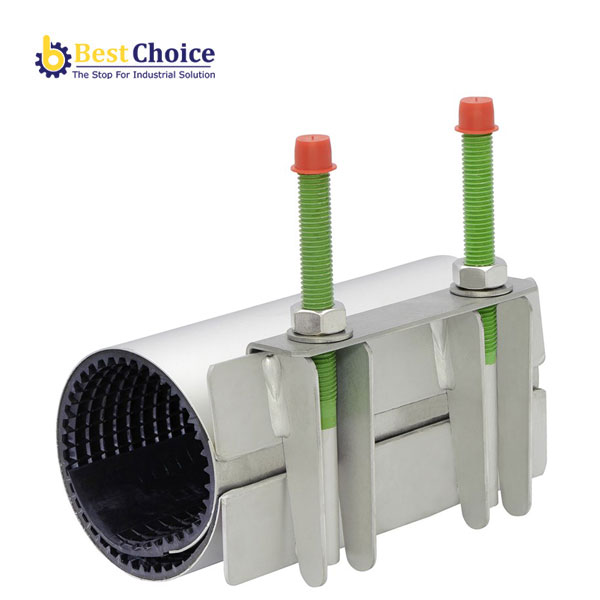

AVK ĐAI SỬA CHỮA, PN16, A1-001
Description
AVK ĐAI SỬA CHỮA, PN16, A1-001
AVK ĐAI SỬA CHỮA, PN16, A1-001
Một mảnh, sườn gia cường, thép không gỉ 304, EPDM
Đai sửa chữa một mảnh, EPDM, gờ gia cường, thép không gỉ 304
Phiên bản 729/A1-001
| Dải DN | DN40 – DN350 |
| Cấp PN | PN 16 |
Số tham khảo và kích thước
| Số tham khảo AVK | Ðu?ng kính ?ng mm |
L mm |
C?p PN s?n ph?m |
Trọng lượng /kg |
Nhu cầu |
| 729-A1-0052-010206002G | 48-52 | 150 | PN16 | 1.5 | |
| 729-A1-0052-020206002G | 48-52 | 200 | PN16 | 1.8 | |
| 729-A1-0058-010206002G | 54-58 | 150 | PN16 | 1.5 | |
| 729-A1-0067-010206002G | 60-67 | 150 | PN16 | 1.2 | |
| 729-A1-0067-020206002G | 60-67 | 200 | PN16 | 1.8 | |
| 729-A1-0067-030206002G | 60-67 | 250 | PN16 | 2.5 | |
| 729-A1-0067-040206002G | 60-67 | 300 | PN16 | 2.8 | |
| 729-A1-0077-010206002G | 70-77 | 150 | PN16 | 1.5 | |
| 729-A1-0077-020206002G | 70-77 | 200 | PN16 | 1.8 | |
| 729-A1-0080-020206002G | 73-80 | 200 | PN16 | 1.8 | |
| 729-A1-0080-040206002G | 73-80 | 300 | PN16 | 1.8 | |
| 729-A1-0089-010206002G | 82-89 | 150 | PN16 | 2.3 | |
| 729-A1-0094-010206002G | 87-94 | 150 | PN16 | 1.6 | |
| 729-A1-0094-020206002G | 87-94 | 200 | PN16 | 1.7 | |
| 729-A1-0094-030206002G | 87-94 | 250 | PN16 | 2.0 | |
| 729-A1-0094-040206002G | 87-94 | 300 | PN16 | 2.5 | |
| 729-A1-0095-020206002G | 88-95 | 200 | PN16 | 3.1 | |
| 729-A1-0102-020206002G | 92-102 | 200 | PN16 | 1.6 | |
| 729-A1-0102-040206002G | 92-102 | 300 | PN16 | 2.0 | |
| 729-A1-0105-040206002G | 95-105 | 300 | PN16 | 2.1 | |
| 729-A1-0108-020206002G | 98-108 | 200 | PN16 | 2.5 | |
| 729-A1-0112-010206002G | 102-112 | 150 | PN16 | 2.1 | |
| 729-A1-0112-020206002G | 102-112 | 200 | PN16 | 1.8 | |
| 729-A1-0112-040206002G | 102-112 | 300 | PN16 | 2.1 | |
| 729-A1-0112-050206002G | 102-112 | 400 | PN16 | 2.3 | |
| 729-A1-0115-020206002G | 105-115 | 200 | PN16 | 2.4 | |
| 729-A1-0116-010206002G | 106-116 | 150 | PN16 | 2.1 | |
| 729-A1-0116-020206002G | 106-116 | 200 | PN16 | 2.0 | |
| 729-A1-0116-030206002G | 106-116 | 250 | PN16 | 2.2 | |
| 729-A1-0116-040206002G | 106-116 | 300 | PN16 | 2.3 | |
| 729-A1-0118-020206002G | 108-118 | 200 | PN16 | 2.4 | |
| 729-A1-0118-040206002G | 108-118 | 300 | PN16 | 2.1 | |
| 729-A1-0122-010206002G | 112-122 | 150 | PN16 | 2.2 | |
| 729-A1-0123-010206002G | 113-123 | 150 | PN16 | 2.0 | |
| 729-A1-0123-020206002G | 113-123 | 200 | PN16 | 2.0 | |
| 729-A1-0125-020206002G | 115-125 | 200 | PN16 | 2.1 | |
| 729-A1-0128-020206002G | 118-128 | 200 | PN16 | 2.1 | |
| 729-A1-0128-040206002G | 118-128 | 300 | PN16 | 2.1 | |
| 729-A1-0131-020206002G | 121-131 | 200 | PN16 | 2.1 | |
| 729-A1-0131-040206002G | 121-131 | 300 | PN16 | 2.2 | |
| 729-A1-0135-040206002G | 125-135 | 300 | PN16 | 2.1 | |
| 729-A1-0161-010206002G | 151-161 | 150 | PN16 | 2.2 |

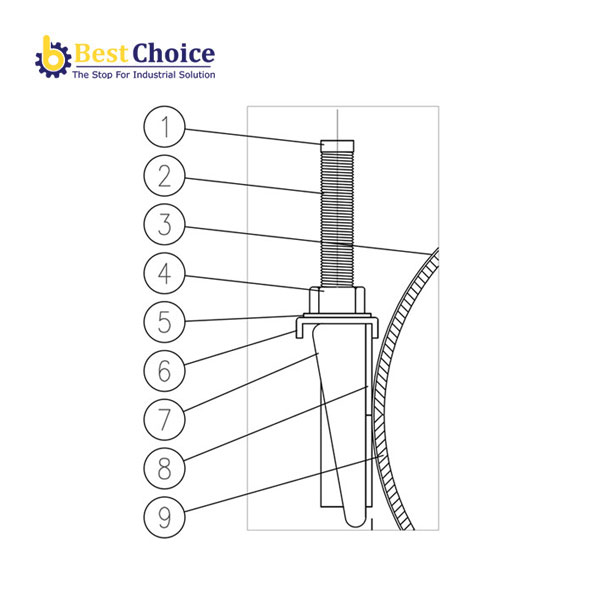

BẢN VẼ AVK ĐAI SỬA CHỮA, PN16, A1-001
| 1. | Nắp bảo vệ | Nhựa |
| 2. | Đinh tán | Thép không gỉ / phủ PTFE |
| 3. | Thân van | Thép không gỉ 304 |
| 4. | Đai ốc | Thép không gỉ 304 |
| 5. | Long đen | Thép không gỉ 304 |
| 6. | Bộ nối | Thép không gỉ 304 |
| 7. | Gờ | Thép không gỉ 304 |
| 8. | Tấm Spanner | Thép không gỉ 304 |
| 9. | Phần cao su | Cao su EPDM |
