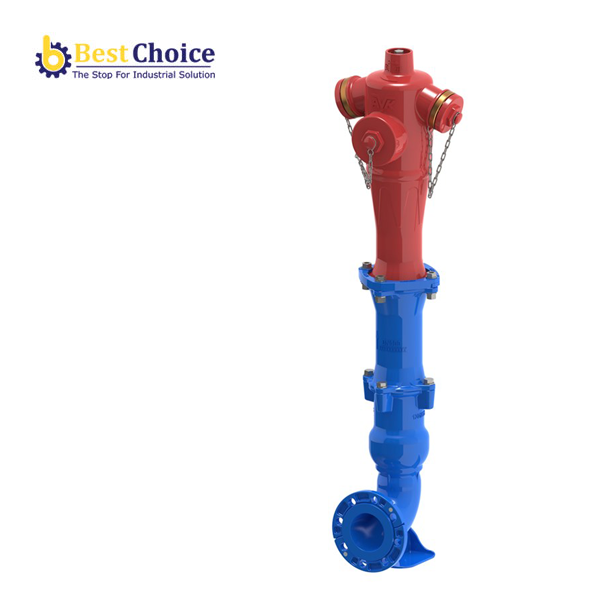

AVK TRỤ CỨU HỎA KHÔ NGOÀI TRỜI, PN16 120/20-002
Description
AVK TRỤ CỨU HỎA KHÔ NGOÀI TRỜI, PN16 120/20-002
AVK TRỤ CỨU HỎA KHÔ NGOÀI TRỜI, PN16 120-20-002
- GB4452, CTC, có thể vỡ, đầu vào 90°
- Trụ cứu hỏa khô ngoài trời cho ứng dụng phòng cháy chữa cháy
Phiên bản 120/20-002
Dải DN DN100 – DN150
Số tham khảo và kích thước
| Số tham khảo AVK | DN mm |
Chi?u dóng |
L mm |
L1 mm |
L2 mm |
L3 mm |
H mm |
H1 mm |
H2 mm |
Trọng lượng /kg |
Nhu cầu |
| 120-100-15-2100000 | 100 | CTC | 370 | 450 | 503 | 629 | 1384 | 550 | 609 | 58 | |
| 120-100-15-2101000 | 100 | CTC | 370 | 450 | 503 | 629 | 1634 | 800 | 859 | 63 | |
| 120-150-15-2100000 | 150 | CTC | 441 | 450 | 506 | 644 | 1566 | 640 | 724 | 91 | |
| 120-150-15-2101000 | 150 | CTC | 441 | 450 | 506 | 644 | 1816 | 890 | 974 | 98 |
AVK TRỤ CỨU HỎA KHÔ NGOÀI TRỜI, PN16 120
AVK TRỤ CỨU HỎA KHÔ NGOÀI TRỜI, PN16
| 1. | Khớp nối miệng bơm | Đồng thau HPb59-1 |
| 2. | Nắp đậy miệng bơm | Gang dẻo GB/T1348 QT500-7 |
| 3. | Gioăng, miệng bơm | Cao su EPDM |
| 4. | Phớt | Cao su EPDM |
| 5. | Đầu trụ cứu hỏa | Gang dẻo GB/T1348 QT500-7 |
| 6. | Trụ dưới | Gang dẻo GB/T1348 QT500-7 |
| 7. | Chân vịt | Gang dẻo GB/T1348 QT500-7 |
| 8. | Bích lỏng | Gang dẻo GJS-500-7 |
| 9. | Chụp ty | Thép mạ kẽm nhúng nóng |
| 10. | Vít | Thép không gỉ A2 |
| 11. | Vòng chặn | Cao su NBR |
| 12. | Điều khiển trục | Thép không gỉ 420 |
| 13. | Phớt | Cao su EPDM |
| 14. | Phớt | Cao su EPDM |
| 15. | Chốt trục trên | Hợp kim đồng GB/T4423 H62 |
| 16. | Bạc lót chịu lực | Đồng |
| 17. | Ống lót | Hợp kim đồng GB/T4423 H62 |
| 18. | Phớt | Cao su EPDM |
| 19. | Nối trục trên | Gang dẻo GB/T1348 QT500-7 |
| 20. | Chốt kẹp chữ U | Thép không gỉ 304 |
| 21. | Chốt tách | Thép không gỉ 304 |
| 22. | Trục kéo dài trên | Thép không gỉ 304 |
| 23. | Nối trục dưới | Gang dẻo GB/T1348 QT500-7 |
| 24. | Bu lông | Thép không gỉ A2 |
| 25. | Long đen | Thép mạ kẽm nhúng nóng |
| 26. | Bích tự do | Gang dẻo GB/T1348 QT500-7 |
| 27. | Phớt | Cao su EPDM |
| 28. | Đai ốc | Thép mạ kẽm nhúng nóng |
| 29. | Vít | Thép không gỉ A2 |
| 30. | Vít | Thép không gỉ A2 |
| 31. | Chốt trục dưới | Hợp kim đồng GB/T4423 H62 |
| 32. | Mặt bích | Gang dẻo GB/T1348 QT500-7 |
| 33. | Trục van | Thép không gỉ 420 |
| 34. | Ốc trục kéo dài | Đồng thau HPb59-1 |
| 35. | Trục kéo dài dưới | Thép không gỉ 304 |
| 36. | Bu lông | Thép mạ kẽm nhúng nóng |
| 37. | Phớt | Cao su EPDM |
| 38. | Bộ chặn | Gang dẻo GB/T1348 QT500-7 |
| 39. | Long đen trục kéo dài | Thép không gỉ A2 |
| 40. | Bu lông đầu socket | Thép không gỉ A2 |
| 41. | Gioăng | Cao su EPDM |
| 42. | Vòng chặn | Gang dẻo GJS-500-7 |
| 43. | Phớt | Cao su EPDM |
| 44. | Bi van | Thép không gỉ 430F |
| 45. | Phớt | Cao su EPDM |
| 46. | Lò xo | Thép không gỉ 302 |
| 47. | Nút xả | Hợp kim đồng GB/T4423 H62 |
| 48. | Mặt tựa | Đồng thau HPb59-1 |
| 49. | Phớt | Cao su EPDM |
| 50. | Khớp nối miệng ống | Đồng thau HPb59-1 |
| 51. | Phớt | Cao su EPDM |
| 52. | Nắp đầu ra ống | Gang dẻo GB/T1348 QT500-7 |
| 53. | Xích | Thép không gỉ 304 |
| 54. | Đinh tán | Nhôm |
Tiêu chuẩn
Thiết kế theo GA113, Đầu nối được thiết kế theo GB12514, Thiết kế theo GB 4452
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
