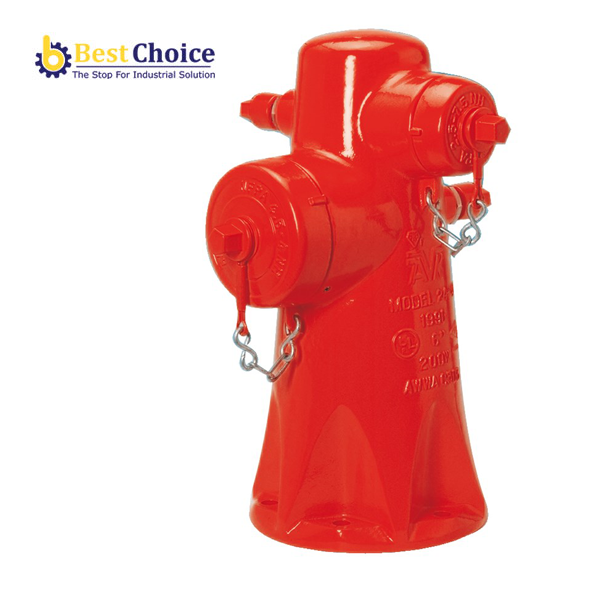

AVK TRỤ CỨU HỎA ƯỚT, 200 PSI 24/70-001
Description
AVK TRỤ CỨU HỎA ƯỚT, 200 PSI 24/70-001
AVK TRỤ CỨU HỎA ƯỚT, 200 PSI 2470-001
- Đạt chứng nhận UL/FM Đầu ra 1 x 2½ “+ 1 x 4 / 4½”
- Trụ cứu hỏa ướt với đầu ra 1×2½” + 1×4/4½” cho ứng dụng phòng cháy chữa cháy.
Phiên bản 24/70-001
| Vật liệu | Gang dẻo |
| Dải DN | DN150 |
| Cấp PN | AWWA C503 |
| Hướng chiều đóng | Đóng theo chiều kim đồng hồ |
Số tham khảo và kích thước
| Số tham khảo AVK | DN mm |
H3 mm |
H4 mm |
H5 mm |
Trọng lượng /kg |
Nhu cầu |
| 24-150-70-00000001 | 150 | 470 | 356 | 572 | 62 | |
| 24-150-70-00002901 | 150 | 470 | 356 | 572 | 62 |
AVK TRỤ CỨU HỎA ƯỚT, 200 PSI 2470
| 1. | Thân van | Gang dẻo |
| 2. | Chốt trục | Đồng |
| 3. | Vít khóa | Thép không gỉ |
| 4. | Phớt | Cao su NBR |
| 5. | Vít ốc vận hành | Thép không gỉ |
| 6. | Chụp ty | Gang đúc |
| 7. | Phớt đệm trục | Cao su NBR |
| 8. | Trục van | Đồng |
| 9. | Xích | Thép mạ kẽm |
| 10. | Phớt | Cao su NBR |
| 11. | Miệng vòi | Đồng |
| 12. | Gioăng nắp đậy | Hợp chất cao su |
| 13. | Nắp | Gang đúc |
| 14. | Chốt khóa | Thép không gỉ |
| 15. | Đai ốc | Thép không gỉ |
| 16. | Phớt | Cao su NBR |
| 17. | Vòng chặn | Đồng |
| 18. | Đĩa van | Cao su NBR |
| 19. | Miếng chèn đĩa | Thép không gỉ |
| 20. | Đồng | |
| 21. | Vít khóa | Thép không gỉ |
Kiểm nghiệm/ Chứng nhận
Thử áp lực theo AWWA C503, Thân van 400 PSI (2 x áp lực làm việc)
Tiêu chuẩn
Thiết kế theo AWWA C503
