AVK VAN CỔNG MẶT TỰA KIM LOẠI, MẶT BÍCH, PN10/PN16 54/3334-002
Description
AVK VAN CỔNG MẶT TỰA KIM LOẠI, MẶT BÍCH, PN10/PN16 54/3334-002
AVK VAN CỔNG MẶT TỰA KIM LOẠI, MẶT BÍCH, PN10-PN16 54-3334-002
- Trục thép không gỉ, mặt tựa hợp kim nhôm đồng, bu lông A4/8.8 mạ kẽm, CTC/CTO, sơn FBE xanh, kèm van by-pass
- Trục thép không gỉ, mặt tựa hợp kim nhôm đồng, kèm nắp chụp ty, bu lông A4/8.8 mạ kẽm, CTC/CTO, sơn FBE xanh, kèm van by-pass

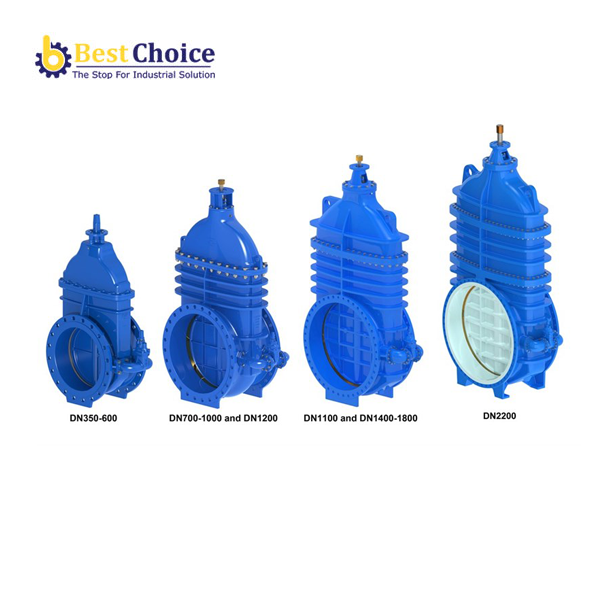

- Van cổng mặt tựa kim loại với ty chìm Hướng vận hành đóng theo chiều kim đồng hồ hoặc mở theo chiều kim đồng hồ Cho nước uống và chất lỏng trung tính tới 70°C Từ DN300-600 vận hành bằng cả tay quay, hộp số hay động cơ điện, từ DN≥700 chỉ vận hành qua hộp số tay quay hoặc bộ truyền động có khả năng hỗ trợ tải lực đẩy dọc trục.
Phiên bản 54/3334-002
| Vật liệu | Gang dẻo |
| Cấp PN | PN 16 |
| Hướng chiều đóng | Đóng theo chiều kim đồng hồ hoặc Mở theo chiều kim đồng hồ |
Số tham khảo và kích thước
AVK VAN CỔNG MẶT TỰA KIM LOẠI, MẶT BÍCH, PN10-PN16 54-3334
| 1. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 2. | Vòng mặt tựa | Hợp kim nhôm đồng CC331G (AB1) |
| 3. | Vòng bề mặt | Hợp kim nhôm đồng CC331G (AB1) |
| 4. | Đĩa van | Gang dẻo GJS-500-7 (GGG-50) |
| 5. | Chốt đĩa | Hợp kim nhôm đồng CC333G |
| 6. | Trục van | Thép không gỉ 1.4057 (431) |
| 7. | Đệm O-cord | Cao su EPDM |
| 8. | Nắp van | Gang dẻo GJS-500-7 (GGG-50) |
| 9. | Nút xả khí | Thép không gỉ |
| 10. | Then | Thép |
| 11. | Bu lông | Thép mạ kẽm nhúng nóng |
| 12. | Van nhánh | |
| 13. | Phớt | Cao su EPDM |
| 14. | Chụp ty | Gang dẻo GJS-500-7 (GGG-50) |
| 15. | Đệm kín | Nhựa dẻo nóng |
| 16. | Bích đệm | Gang dẻo GJS-500-7 (GGG-50) |
| 17. | Vòng ôm cổ trục | Hợp kim nhôm đồng CC331G (AB1) |
| 18. | Bu lông | Thép mạ kẽm nhúng nóng |
| 19. | Đệm kín | Nhựa dẻo nóng |
| 20. | Bu lông nắp | Thép mạ kẽm nhúng nóng |
| 21. | Ốc chịu lực | Hợp kim nhôm đồng CW307G |
| 22. | Bộ nối | Gang dẻo GJS-500-7 (GGG-50) |
| 23. | Đệm | Gang dẻo GJS-500-7 (GGG-50) |
| 24. | Hộp làm kín | PTFE |
| 25. | Hộp nhồi | Gang dẻo GJS-500-7 (GGG-50) |
Tiêu chuẩn
Thiết kế theo EN 1074 phần 1 & 2
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
