AVK VAN CỬA PHAI GẮN TƯỜNG VỚI TY NỔI 64-001
Description
AVK VAN CỬA PHAI GẮN TƯỜNG VỚI TY NỔI 64-001
AVK VAN CỬA PHAI GẮN TƯỜNG VỚI TY NỔI 64-001
Khung kín để gắn tường, AISI 304, EPDM
AVK Van cửa phai gắn tường với ty nổi cho nước và nước thải
Phiên bản 772/64-001
| 1. | Khung | Thép không gỉ 304 |
| 2. | Cửa van | Thép không gỉ 304 |
| 3. | Dẫn hướng | HMWPE |
| 4. | Đệm kín | Cao su EPDM |
| 5. | Vòng chặn đệm | Thép không gỉ 304 |
| 6. | Đệm đáy | Cao su EPDM |
| 7. | Vòng chặn đệm đáy | Thép không gỉ 304 |
| 8. | Dẫn hướng khung | Thép không gỉ 304 |
| 9. | Trục van | Thép không gỉ 303 |
| 10. | Chốt trục | Đồng |
| 11. | Bộ kẹp | Thép không gỉ 304 |
| 12. | Tay quay | Gang đúc |
| 13. | Dẫn hướng trục | Thép carbon |

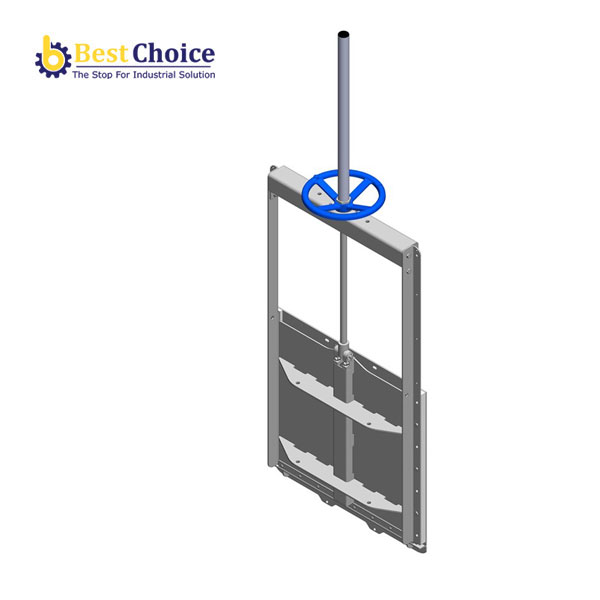

BẢN VẼ AVK VAN CỬA PHAI GẮN TƯỜNG VỚI TY NỔI 64-001
Tiêu chuẩn
Thiết kế theo DIN 19569-4
