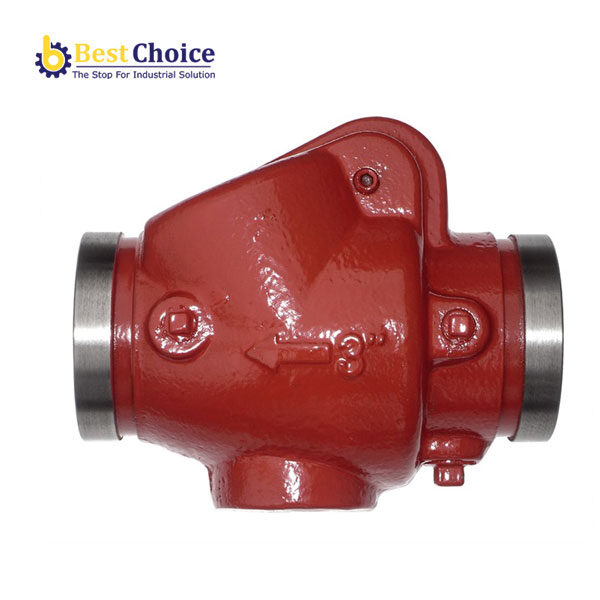

AVK VAN MỘT CHIỀU CHO CỨU HỎA, GR-GR
AVK VAN MỘT CHIỀU CHO CỨU HỎA, GR-GR
Mặt tựa đàn hồi, lò xo nạp, UL/ULC & FM
Van một chiều cánh lật đầu nối rãnh (grooved end) – UL/ULC & FM cho ứng dụng phòng cháy chữa cháy 32-176º F
Van một chiều đầu rãnh (grooved end) đạt chứng nhận UL/ULC listed và FM phù hợp để sử dụng trong các đường ống dẫn nước của tòa nhà và hệ thống phun nước để phòng cháy chữa cháy. Đặc điểm của kiểu kết nối rãnh (grooved end) giúp tiết kiệm thời gian lắp đặt, lò xo tích hợp đảm bảo đóng đĩa trơn tru và không bị va đập.
Phiên bản 5190/10-001
| Vật liệu | Gang dẻo |
| Dải DN | DN50 – DN200 |
Đặc điểm
IPS Van một chiều cánh lật đầu nối rãnh (grooved end) với kích cỡ 2½”-8”. Tiêu chuẩn đầu nối IPS Grooved theo AWWA C606 Lò xo hỗ trợ đĩa lật giúp giảm thiểu sự đóng sầm. Tổn thất áp lực thấp. Đệm kín bằng cao su EPDM Lắp đặt theo cả chiều thẳng đứng hay ngang với dòng chảy hướng lên trên. Bảo hành giới hạn 1 năm. Đạt chứng nhận UL/ULC listed và FM
Số tham khảo và kích thước
| Số tham khảo AVK | DN Inch |
DN mm |
Dd mm |
L mm |
Ren | Trọng lượng /kg |
Nhu cầu |
| 5190-050-20-900 | 2 | 50 | 60,3 | 169 | 1″ | 2.5 | |
| 5190-065-20-900 | 2½ | 65 | 73,0 | 183 | 1 1/4″ | 4.0 | |
| 5190-076-20-900 | 2½ | 65 | 76,1 | 183 | 1 1/4″ | 4.0 | |
| 5190-080-20-900 | 3 | 80 | 88,9 | 198 | 1 1/4″ | 6.0 | |
| 5190-100-20-900 | 4 | 100 | 114,3 | 218 | 2″ | 9.0 | |
| 5190-125-20-900 | 5 | 125 | 141,3 | 248 | 2″ | 15 | |
| 5190-139-20-900 | 5 | 125 | 139,7 | 248 | 2″ | 15 | |
| 5190-150-20-900 | 6 | 150 | 168,3 | 270 | 2″ | 19 | |
| 5190-200-20-900 | 8 | 200 | 219,1 | 325 | 2″ | 35 |
AVK VAN MỘT CHIỀU CHO CỨU HỎA
| 1. | Thân van | Gang dẻo GJS-400-15 (GGG-40) |
| 2. | Mặt tựa | Đồng |
| 3. | Thép không gỉ 304 | |
| 4. | Cao su EPDM | |
| 5. | Thép không gỉ 304 | |
| 6. | Gioăng | Cao su EPDM |
| 7. | Lò xo | Thép không gỉ 304 |
| 8. | Chốt bản lề | Thép không gỉ 304 |
| 9. | Bu lông | Thép không gỉ 304 |
| 10. | Đai ốc khóa | Thép không gỉ 304 |
| 11. | Thép carbon | |
| 12. | Thép carbon |
Kiểm nghiệm/ Chứng nhận
- Thử áp lực theo FM Class 1210, Thử áp lực theo UL 312
Tiêu chuẩn
- Thiết kế theo FM 1120/1130, Thiết kế theo UL 312
- Tiêu chuẩn đầu nối IPS Grooved theo AWWA C606
