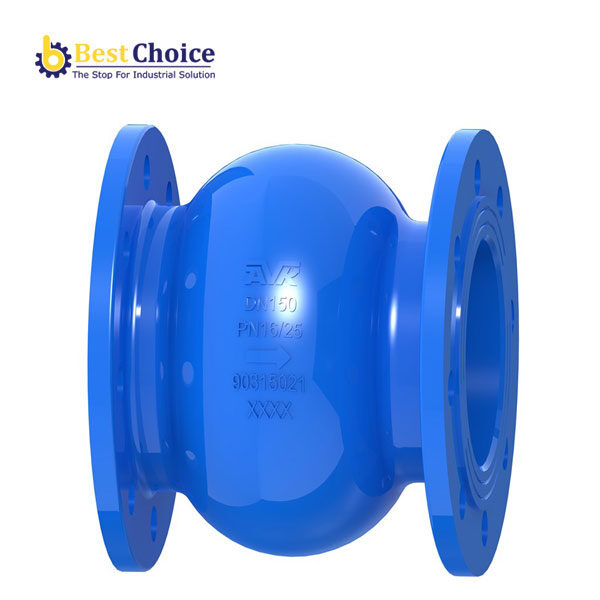

AVK VAN MỘT CHIỀU LÒ XO, HAI MẶT BÍCH, PN16 903/20-001
Description
AVK VAN MỘT CHIỀU LÒ XO, HAI MẶT BÍCH, PN16 903/20-001
AVK VAN MỘT CHIỀU LÒ XO, HAI MẶT BÍCH, PN25 903-20-001
- Trục SS 1.4308
- Van một chiều lò xo hai mặt bích cho nước, nước chứa glycol từ -10° C tới 110° C
Phiên bản 903/20-001
| Vật liệu | Gang dẻo |
| Dải DN | DN65 – DN400 |
| Cấp PN | PN 25 |
Số tham khảo và kích thước
| Số tham khảo AVK | DN mm |
M?t bích khoan |
L mm |
W mm |
C mm |
Trọng lượng /kg |
Nhu cầu |
| 903-065-20-71000 | 65 | PN25 | 140 | 185 | 27.5 | 8.0 | |
| 903-080-20-71000 | 80 | PN25 | 152 | 200 | 35.5 | 9.0 | |
| 903-100-20-71000 | 100 | PN25 | 184 | 235 | 46 | 15 | |
| 903-125-20-71000 | 125 | PN25 | 216 | 270 | 51 | 21 | |
| 903-150-20-71000 | 150 | PN25 | 248 | 300 | 61 | 31 | |
| 903-200-20-71000 | 200 | PN25 | 317 | 360 | 84 | 51 |
AVK VAN MỘT CHIỀU LÒ XO, HAI MẶT BÍCH, PN25 903-20
AVK VAN MỘT CHIỀU LÒ XO, HAI MẶT BÍCH, PN25
| 1. | Phớt | Cao su EPDM |
| 2. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 3. | Mặt tựa | Thép không gỉ 1.4308 |
| 4. | Đĩa van | Thép không gỉ 1.4308 |
| 5. | Lò xo | Thép không gỉ 1.4301 |
| 6. | Ống lót | Thép không gỉ 316 |
| 7. | Bu lông | Thép không gỉ A2 |
| 8. | Bi chặn | Thép không gỉ 304 |
| 9. | Bu lông | Thép không gỉ A2 |
Tiêu chuẩn
Thiết kế theo EN 12334
Khoảng cách giữa hai bề mặt theo MSS SP-125 short globe
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN25
