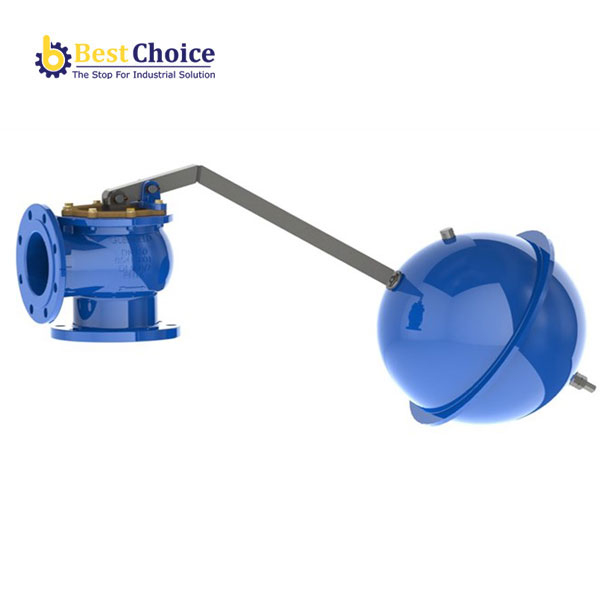

AVK VAN PHAO, PN16

AVK VAN PHAO, PN16

DN50-300, với cần và phao

Van phao cho nước và các chất lỏng trung tính khác tới 70°C Áp lực làm việc tối đa: 16 Bar.

Phiên bản 854/00-001
Dải DN	DN50 – DN300
Cấp PN	PN 16

Số tham khảo và kích thước

ĐÓNG TẢI VỀ TRỌN GÓI

Số tham khảo AVK	DN mm	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Luu lu?ng x? t?i da l/giây	Trọng lượng /kg	Bản vẽ 3D	Nhu cầu
854-050-00-1001	50	110	110	700	260	170	310	150	6	16
854-080-00-1001	80	130	145	850	300	250	410	170	14	22
854-100-00-1001	100	140	160	1000	380	330	410	240	25	33
854-150-00-1001	150	180	210	1250	470	480	460	290	55	66
854-200-00-1001	200	220	270	1500	570	650	460	350	97	118
854-250-00-1001	250	250	330	1800	650	810	560	400	152	184
854-300-00-1001	300	300	380	2200	750	930	560	450	220	260

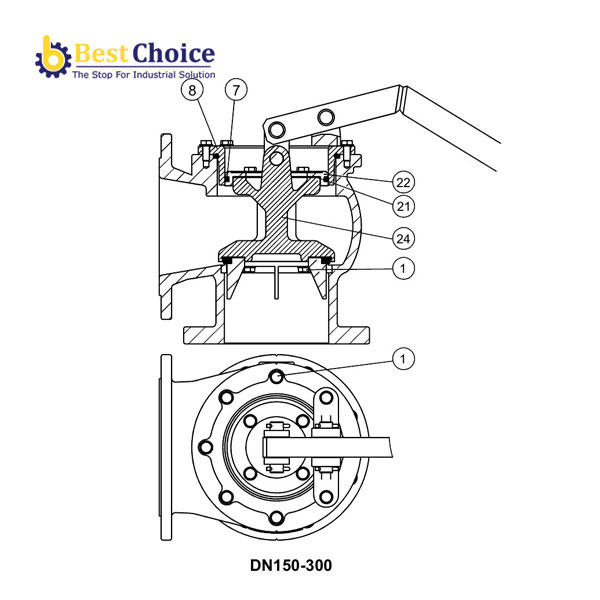

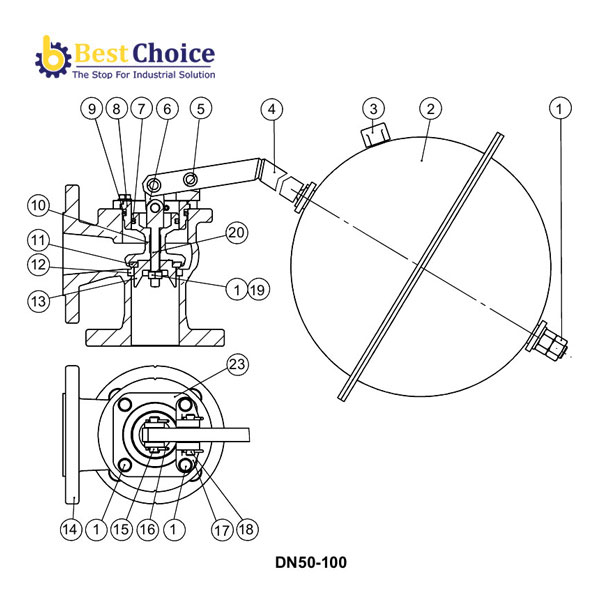

1.	Bu lông/ đai ốc	Thép không gỉ A2
2.	Phao	Nhựa PP
3.	Nắp đậy	Nhựa PP
4.	Cần phao	Thép mạ kẽm nhúng nóng
5.	Bạc lót	Đồng
6.	Bộ liên kết	Thép mạ kẽm nhúng nóng
7.	DN50-200: đệm vành, DN250-300: Phớt	Cao su EPDM
8.	Xy lanh	Đồng thau DZR CW602N
9.	Phớt	Cao su EPDM
10.	Tâm van	Đồng CC499K
11.	Vòng đệm	Cao su EPDM
12.	Vòng mặt tựa	Đồng CC499K
13.	Dẫn hướng van	Đồng CC499K
14.	Thân van	Gang dẻo GJS-500-7 (GGG-50)
15.	Chốt bản lề	Thép không gỉ 1.4301
16.	Chốt tách	Hợp kim đồng
17.	Giá đỡ trục	Gang dẻo GJS-500-7 (GGG-50)
18.	Chốt trục	Thép không gỉ 1.4301
19.	Long đen	Thép không gỉ A4
20.	Bu lông pít tông	Thép không gỉ 1.4305
21.	Phớt	Cao su EPDM
22.	Pít tông van	Đồng CC499K
23.	Mặt bích	Thép carbon
24.	Tâm van	Gang dẻo GJS-500-7 (GGG-50)

AVK VAN PHAO

VAN PHAO, PN16

Kiểm nghiệm/ Chứng nhận

• Thử áp lực theo EN 1074-1 và 2 / EN 12266

Tiêu chuẩn

• Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN16
