AVK VAN XẢ KIỂU FIXED CONE, PN16 857/0-001

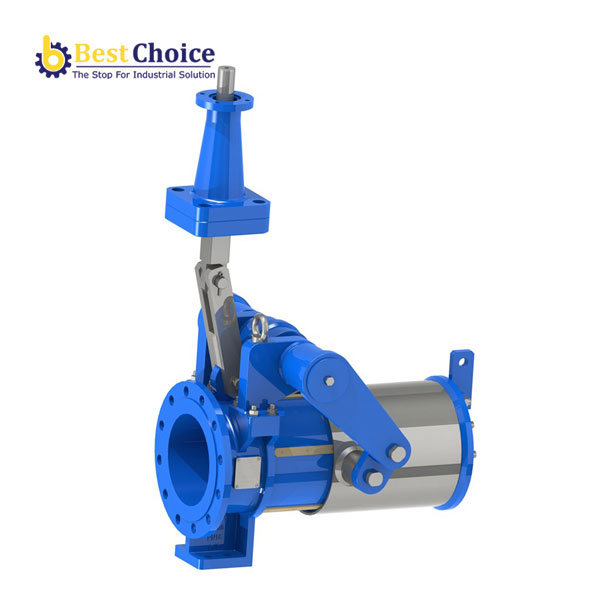

AVK VAN XẢ KIỂU FIXED CONE, PN16 857-0-001

Vận hành trục và tay đòn

Van xả kiểu Fixed cone, vận hành qua tay khuỷu cho nước uống và chất lỏng trung tính tới 70 ° C

Phiên bản 857/0-001
Vật liệu	Gang dẻo
Dải DN	DN200 – DN300
Cấp PN	PN 10

Số tham khảo và kích thước

Số tham khảo AVK	DN mm	M?t bích khoan	L1 mm	L mm	H mm	H1 mm	W mm	Trọng lượng /kg	Nhu cầu
857-0200-0-1010000	200	PN16	613	668.5	229	2923	544	500
857-0300-0-1010000	300	PN16	763	819	273	3409	640	800

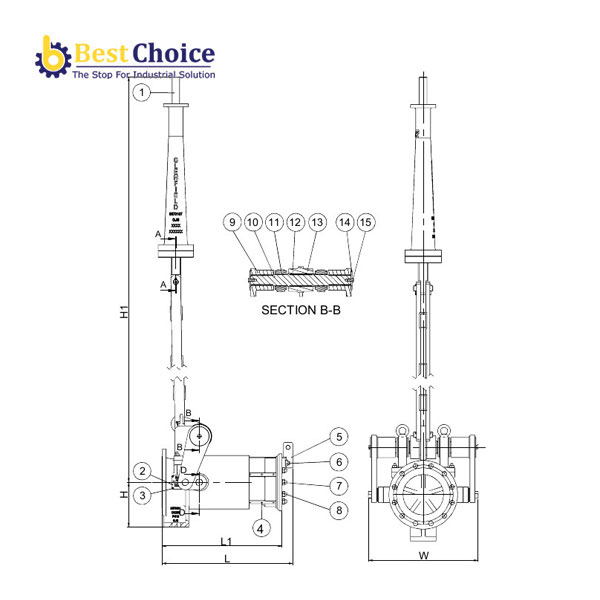

AVK VAN XẢ KIỂU FIXED CONE, PN16 857

1.	Trục	Thép không gỉ 1.4401
2.	Tấm	Thép không gỉ 1.4401
3.	Bu lông	Thép không gỉ A4
4.	Đinh tán	Đồng PB102
5.	Giá nâng	Thép không gỉ 1.4401
6.	Đinh tán	Thép không gỉ A4-70
7.	Đai ốc	Thép không gỉ A4-70
8.	Long đen	Thép không gỉ 1.4401
9.	Cần bên	Thép không gỉ 1.4401
10.	Trục	Thép không gỉ 1.4401
11.	Bạc lót	Đồng/PTFE composite
12.	Then	Thép không gỉ 1.4057
13.	Cần trục	Thép không gỉ 1.4401
14.	Tấm chặn	Thép không gỉ 1.4401
15.	Bu lông	Thép không gỉ A4-70
16.	Vít	Thép không gỉ A4-70
17.	Giá đỡ trục	Thép không gỉ 1.4401
18.	Mắt nâng	Thép mạ kẽm nhúng nóng
19.	Chốt khóa	Thép không gỉ 1.4057
20.	Trụ	Gang dẻo GJS-500-7 (GGG-50)
21.	Trục dẫn hướng	Thép không gỉ 1.4401
22.	Tấm dẫn hướng	Thép không gỉ 1.4401
23.	Chốt bản lề	Thép không gỉ 1.4057
24.	Chốt tách	Thép không gỉ A4-70
25.	Thanh nối	Thép không gỉ 1.4401
26.	Chốt liên kết	Thép không gỉ 1.4057
27.	Bộ liên kết	Thép không gỉ 1.4401
28.	Bạc lót	Đồng/PTFE composite
29.	Bộ dẫn hướng đầu ra	Hợp kim nhôm đồng CW307G
30.	Đệm kín	Neoprene
31.	Bộ dẫn hướng đầu vao	Hợp kim nhôm đồng CW307G
32.	Ống lồng	Thép không gỉ 1.4401
33.	Thân van	Gang dẻo GJS-500-7 (GGG-50)
34.	Vòng bề mặt	Cao su NBR
35.	Vòng chặn	Gang dẻo GJS-500-7 (GGG-50)

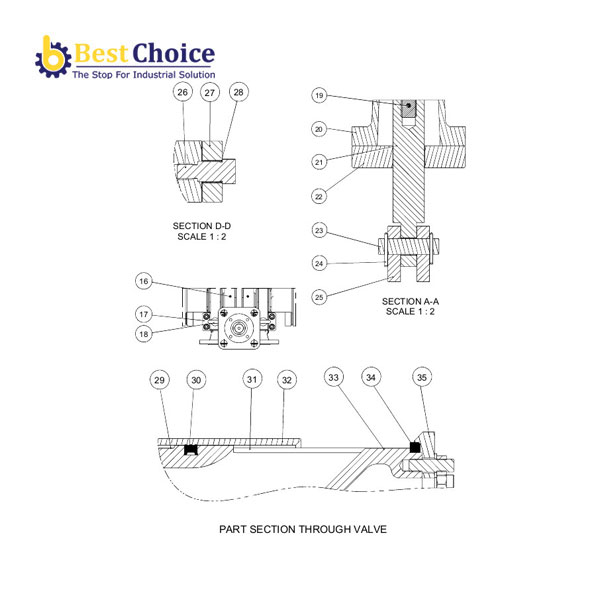

AVK VAN XẢ KIỂU FIXED CONE, PN16 001

Tiêu chuẩn

• Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN16
