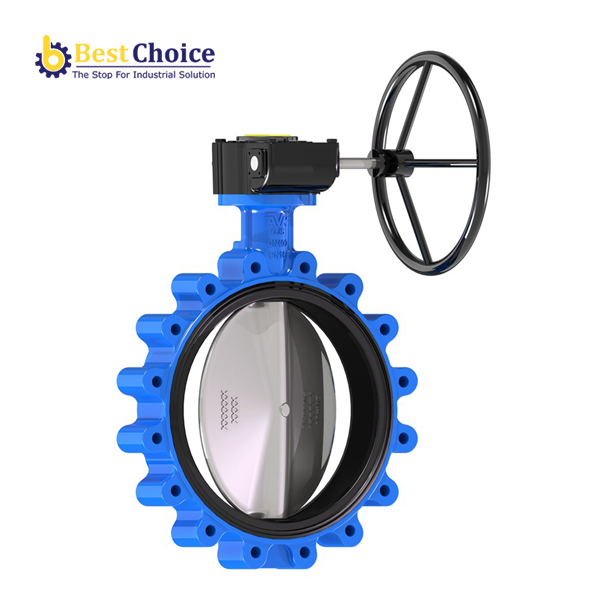

AVK VAN BƯỚM ĐỒNG TÂM KIỂU LUG, PN16 76/71-006
Description
AVK VAN BƯỚM ĐỒNG TÂM KIỂU LUG, PN16 76/71-006
AVK VAN BƯỚM ĐỒNG TÂM LỚP LÓT CAO SU RỜI, PN16 76-71-005
- Kiểu Lug, lớp lót EPDM, đĩa 1.4408, trục 1.4021
- Van bướm đồng tâm với lớp lót cao su rời cho nước uống và nước thải tới 70°C
Phiên bản 76/71-006
| Vật liệu | Gang dẻo |
| Dải DN | DN350 – DN400 |
| Cấp PN | PN 10/16 |
| Hướng chiều đóng | Đóng theo chiều kim đồng hồ |
Số tham khảo và kích thước
| Số tham khảo AVK | DN mm |
C?p PN s?n ph?m |
L mm |
H1 mm |
H2 mm |
W mm |
H3 mm |
Trọng lượng /kg |
Nhu cầu |
| 76-0350-71-837702690213 | 350 | PN16 | 78 | 354 | 252 | 505 | 794 | 55 | |
| 76-0400-71-837702690213 | 400 | PN16 | 102 | 384 | 281 | 505 | 906 | 99 |

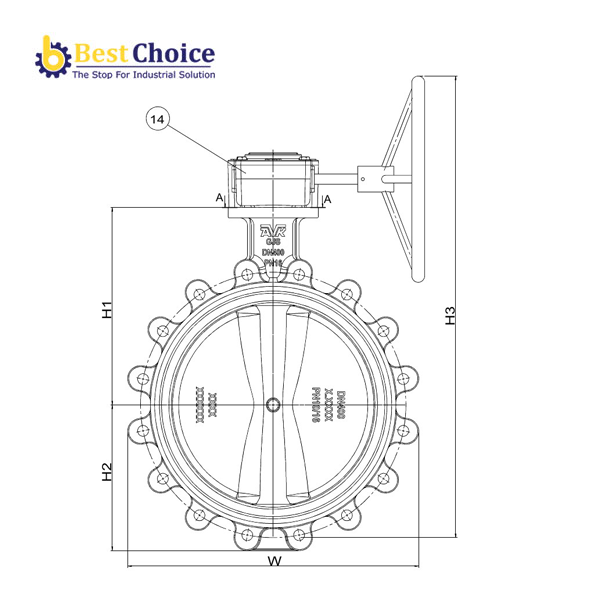

AVK VAN BƯỚM ĐỒNG TÂM LỚP LÓT CAO SU RỜI, PN16

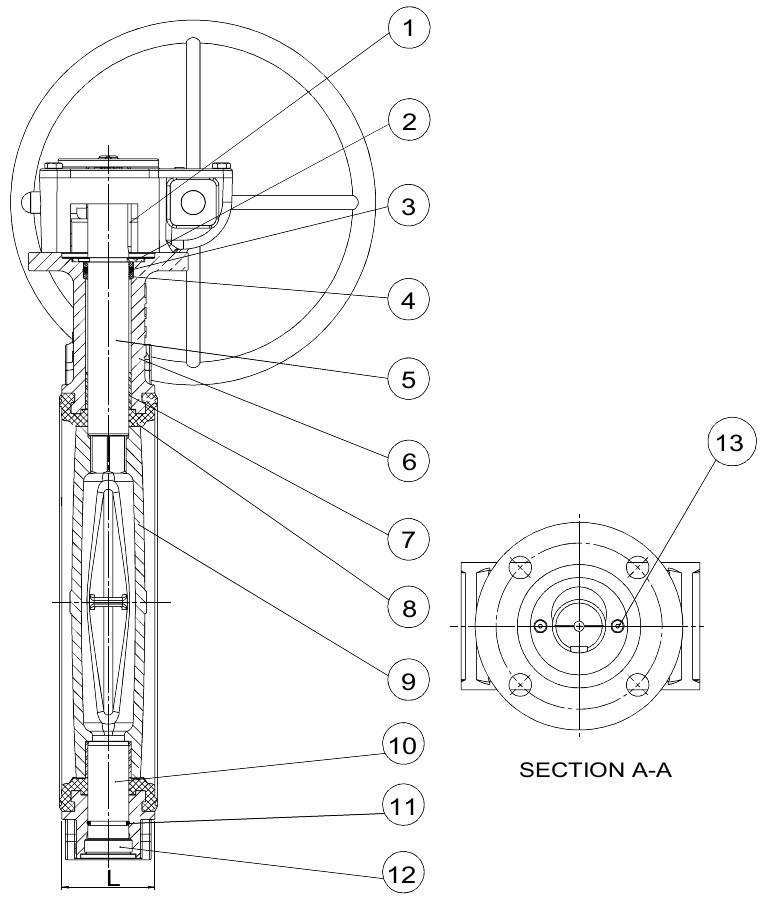

AVK VAN BƯỚM ĐỒNG TÂM LỚP LÓT CAO SU RỜI, PN16 76-71
| 1. | Then | Thép không gỉ A2-70 |
| 2. | Tấm | Thép mạ kẽm |
| 3. | Phớt | Cao su EPDM |
| 4. | Vòng | Nhựa POM |
| 5. | Trục dẫn động | Thép không gỉ 1.4021 |
| 6. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 7. | Bạc lót | Thép phủ PTFE |
| 8. | Lớp lót | Cao su EPDM |
| 9. | Đĩa van | Thép không gỉ 1.4408 |
| 10. | Trục thu động | Thép không gỉ 1.4021 |
| 11. | Phớt | Cao su EPDM |
| 12. | Chốt | Thép mạ kẽm |
| 13. | Vít chìm | Thép không gỉ A2-70 |
| 14. | Hộp số | Gang đúc |
Tiêu chuẩn
Thiết kế theo EN 593
Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 20
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN16
