AVK VAN BƯỚM ĐỒNG TÂM WAFER, CAO SU RỜI, PN10/PN16 70-8472
Description

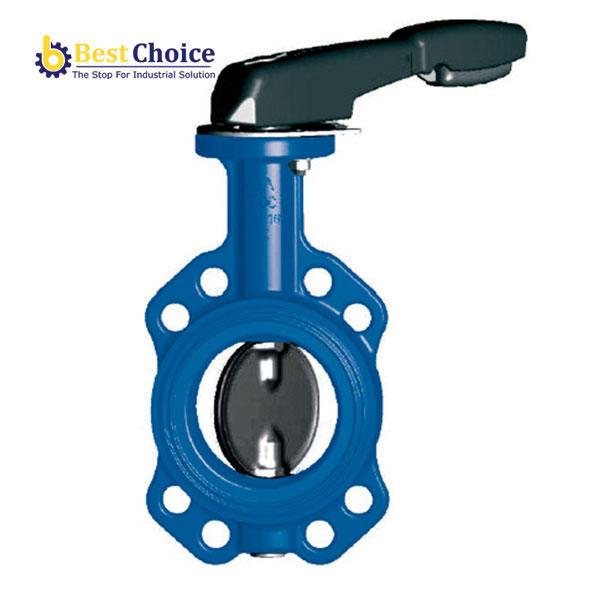

AVK VAN BƯỚM ĐỒNG TÂM WAFER, CAO SU RỜI, PN10/PN16 70-8472
AVK VAN BƯỚM ĐỒNG TÂM WAFER, CAO SU RỜI, PN10 PN16 70-8472
Lớp lót EPDM cho nhiệt độ cao, đĩa thép không gỉ 1.4408
Van bướm đồng tâm theo EN 593 cho nước, HVAC và sục khí trong hệ thống nước thải tới 110°C
Phiên bản 76/70-8472
| Vật liệu | Gang dẻo |
| Cấp PN | PN 10/16 |
| Hướng chiều đóng | Đóng theo chiều kim đồng hồ |

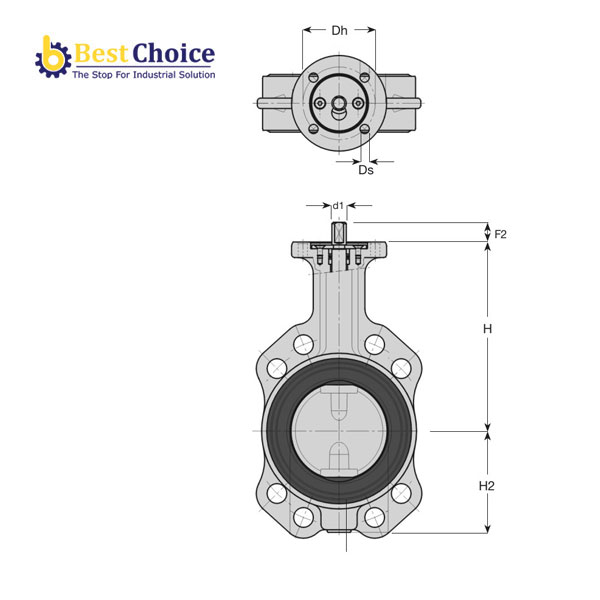

CAO SU RỜI, PN10 PN16 70-8472

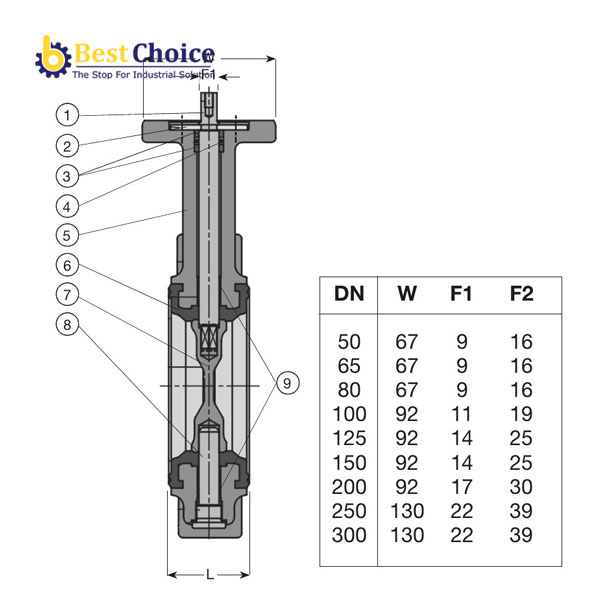

BẢN VẼ AVK VAN BƯỚM ĐỒNG TÂM WAFER, CAO SU RỜI, PN10 PN16 70-8472
| 1. | Trục van | Thép không gỉ 420 |
| 2. | Tấm chống bật | Nhựa POM |
| 3. | Bạc lót | Nhựa POM |
| 4. | Phớt | Cao su EPDM |
| 5. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 6. | Lớp lót | Cao su EPDM |
| 7. | Đĩa van | Thép không gỉ 1.4401 (316) |
| 8. | Trục van | Thép không gỉ 420 |
| 9. | Bạc lót | Thép phủ PTFE |
Kiểm nghiệm/ Chứng nhận
Thử áp lực theo EN 12266-1, P10/P12
Tiêu chuẩn
Thiết kế theo EN 593
Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 20
Mặt kết nối theo EN1092-2 PN 6/10/16, AS2129 TabD/E, ASME B16.1 CL150
