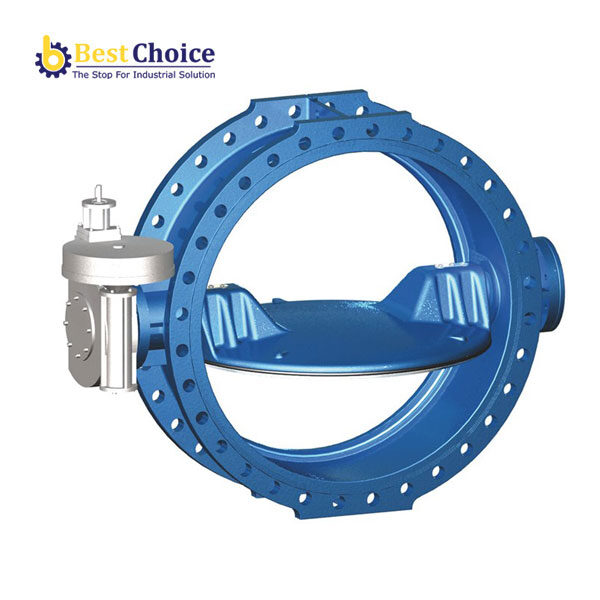

AVK VAN BƯỚM LỆCH TÂM KÉP, PN10/16 102-IS2
Mặt tựa thép không gỉ, hộp số ISO-INPUT IP67, đĩa phẳng, thân dài
Van bướm lệch tâm kép theo EN 593, mặt tựa thép không gỉ, hộp số ISO-INPUT IP67 và tráng men bên trong. Cho nước uống và chất lỏng trung tính tới 70°C
Description
AVK VAN BƯỚM LỆCH TÂM KÉP, PN10/PN16 102-IS2
AVK VAN BƯỚM LỆCH TÂM KÉP, PN10/PN16 102-IS2
Mặt tựa thép không gỉ, hộp số ISO-INPUT IP67, đĩa phẳng, thân dài
Van bướm lệch tâm kép theo EN 593, mặt tựa thép không gỉ, hộp số ISO-INPUT IP67 và tráng men bên trong. Cho nước uống và chất lỏng trung tính tới 70°C
Van bướm lệch tâm kép AVK được thiết kế với đĩa nghiêng và cố định giúp kéo dài thời gian hoạt động và vận hành dễ dàng. Đệm đĩa van được làm bằng cao su EPDM đạt chứng nhận cho nước uống do chính AVK chế tạo với độ nén hoàn hảo do đó có khả năng lấy lại hình dạng ban đầu. Sơn epoxy chất lượng cao nhất và phủ kín hoàn toàn kết nối giữa trục và đĩa van đảm bảo độ bền cao Van phù hợp cho ứng dụng hai chiều
Phiên bản 756/102-IS2
| Vật liệu | Gang dẻo |
| Dải DN | DN700 – DN800 |
| Cấp PN | PN 10/16 |
| Hướng chiều đóng | Đóng theo chiều kim đồng hồ |
Đặc điểm
Đĩa van nghiêng giúp giải thoát lực nén của đệm đĩa sau khi mở vài độ, do đó kéo dài độ bền và giúp mô men vận hành thấp. Đĩa van được gắn cố định để tránh mài mòn và rung động. Cấu trúc đệm đĩa và chất lượng cao su đảm bảo mô men đóng thấp. Tất cả các bộ phận bằng cao su đạt nhiều chứng nhận. Vòng chặn đệm đĩa bằng thép không gỉ. Các lỗ ren bắt bu lông trên đĩa được bảo vệ chống ăn mòn bởi phớt cao su. Vòng mặt tựa có thể thay thế bằng thép không gỉ được cố định bởi bu lông phủ epoxy và bịt kín bởi phớt cao su. Trục van bằng thép không gỉ AISI 431 với bạc lót tự bôi trơn. Đầu cuối trục được nằm hoàn toàn ở trong đĩa van và cố định bởi các thanh chốt chống ăn mòn với gioăng và tấm bảo vệ bằng thép không gỉ. Then và rãnh then được sử dụng để hỗ trợ. Đệm trục có thể thay thế với hai phớt EPDM trên mỗi bên của ống lót bằng đồng và một gioăng phẳng NBR. Lựa chọn thiết bị khóa. DN 700-1600 Thân và đĩa van được sơn epoxy kết dính nóng chảy (FEB) theo DIN 30677-2, đạt chứng nhận GSK, màu xanh RAL 5017, theo WRAS-DVGW/W270/UBA DN ≥ 1800 Thân và đĩa van sơn epoxy 2-gói, màu xanh RAL 5017 bên ngoài, bên trong màu xanh ribbon hay trắng kem theo WRAS.
Số tham khảo và kích thước
| 1. | Then | Thép không gỉ A2 |
| 2. | Trục van | Thép không gỉ 431 |
| 3. | Vỏ đệm kín | Đồng |
| 4. | Phớt | Cao su EPDM |
| 5. | Bạc lót tự bôi trơn | Thép phủ PTFE |
| 6. | Chặn đĩa | Thép không gỉ |
| 7. | Gioăng | Cao su EPDM |
| 8. | Thanh chốt | Thép không gỉ A2 |
| 9. | Gang dẻo GJS-500-7 (GGG-50) | |
| 10. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 11. | Đĩa van | Gang dẻo GJS-500-7 (GGG-50) |
| 12. | Vít | Thép không gỉ A2 |
| 13. | Tấm bảo vệ | Thép không gỉ |
| 14. | Long đen | Thép không gỉ A2 |
| 15. | Long đen | Mạ kẽm |
| 16. | Đai ốc | Thép không gỉ A2 |
| 17. | Bạc lót chịu lực | Đồng |
| 18. | Tấm chặn | Gang dẻo GJS-500-7 (GGG-50) |
| 19. | Gioăng | Cao su EPDM |
| 20. | Trục thu động | Thép không gỉ 431 |
| 21. | Khóa an toàn | Thép không gỉ A2 |
| 22. | Bu lông | Thép không gỉ A2 |
| 23. | Long đen | Thép không gỉ A2 |
| 24. | Vòng chặn đệm | Thép không gỉ |
| 25. | Vòng mặt tựa | Thép không gỉ |
| 26. | Đệm đĩa | Cao su EPDM |
| 27. | Hộp số | Gang đúc |

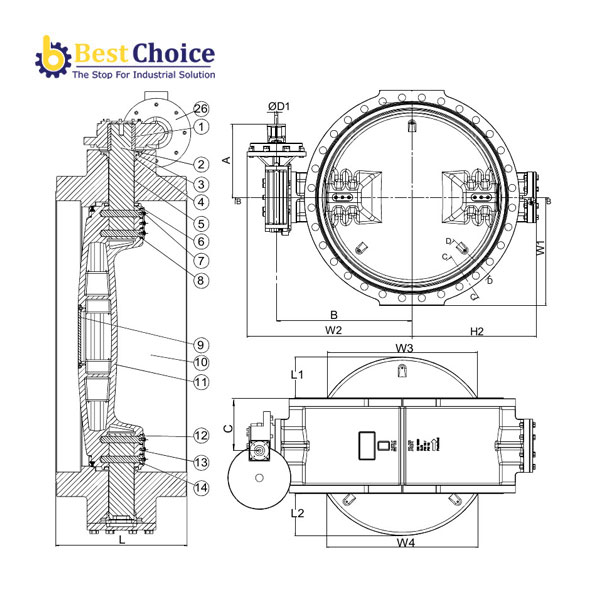

BẢN VẼ AVK VAN BƯỚM LỆCH TÂM KÉP, PN10/PN16 102-IS2
Kiểm nghiệm/ Chứng nhận
Thử áp lực theo EN 1074-1 và 2 / EN 12266
Tiêu chuẩn
- Thiết kế theo EN 593
- Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 14
- Mặt bích khoan theo EN1092-2 (DN700-2000)/DIN2501 (DN > 2000)
