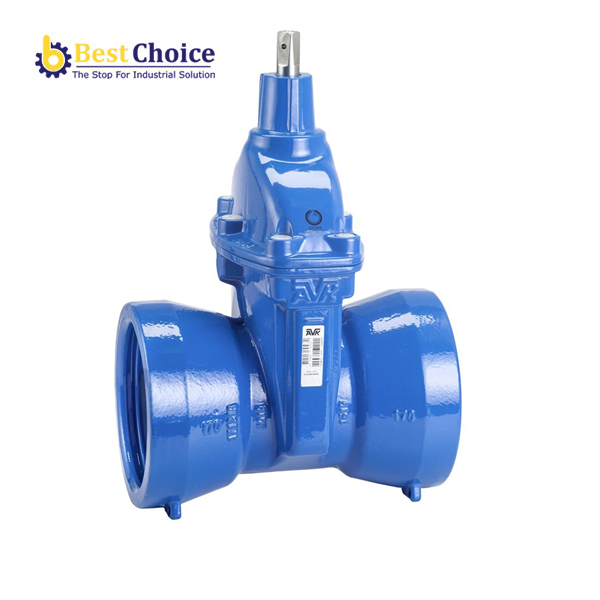

AVK VAN CỔNG EE KIỂU TYTON, PN16 33/10-010
Description
AVK VAN CỔNG EE KIỂU TYTON, PN16 33/10-010
AVK VAN CỔNG EE KIỂU TYTON, PN16 33-10-010
- Cho ống gang đúc
- Van cổng EE đầu nối tyton cho ống gang đúc theo ISO 2531 Cho nước uống và chất lỏng trung tính tới 70°C
Phiên bản 33/10-010
| Vật liệu | Gang dẻo |
| Dải DN | DN80 – DN300 |
| Cấp PN | PN 16 |
| Hướng chiều đóng | Đóng theo chiều kim đồng hồ |
Số tham khảo và kích thước

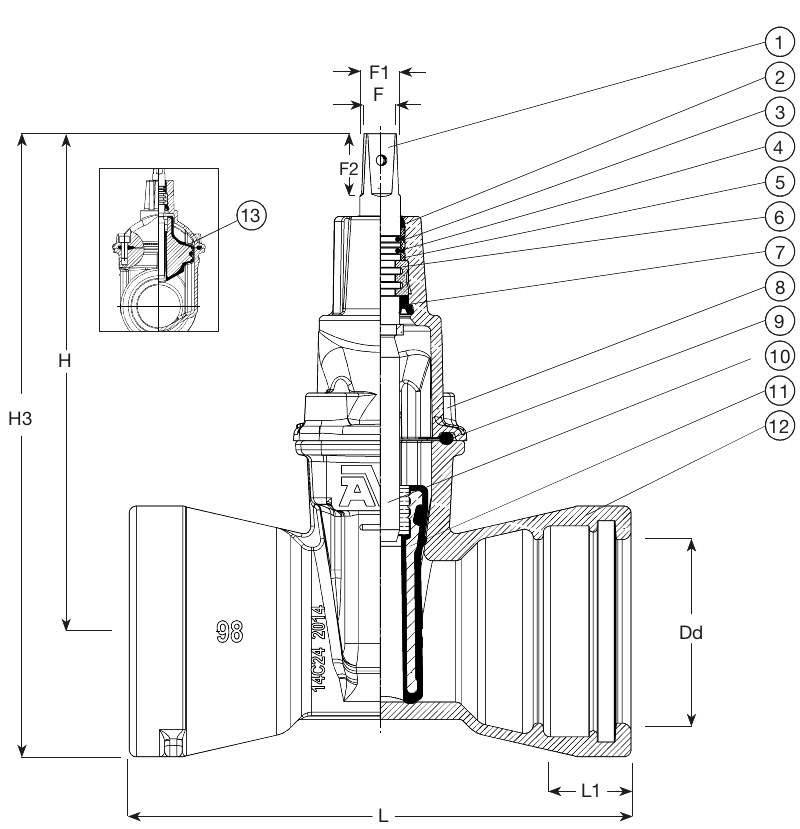

AVK VAN CỔNG EE KIỂU TYTON, PN16
| 1. | Trục van | Thép không gỉ 1.4104 (430F) |
| 2. | Vòng chặn | Cao su NBR |
| 3. | Phớt | Cao su NBR |
| 4. | Bạc lót | Polyamide |
| 5. | Nắp van | Gang dẻo GJS-500-7 (GGG-50) |
| 6. | Vòng ôm cổ trục | Đồng thau DZR CW602N |
| 7. | Manchette | Cao su EPDM |
| 8. | Bu lông nắp | Thép không gỉ A2, phủ kín nhựa dẻo nóng |
| 9. | Đệm nắp | Cao su EPDM |
| 10. | Chốt đĩa | Đồng thau DZR CW626N |
| 11. | Đĩa van | Gang dẻo bọc EPDM |
| 12. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 13. | Má đĩa | Polyamide |
Tiêu chuẩn
Thiết kế theo EN 1074 phần 1 & 2, Thiết kế theo EN 1171
