AVK VAN CỔNG MẶT BÍCH, OS&Y, CHỨNG NHẬN UL/FM, 250 PSI 145/46-001
Description

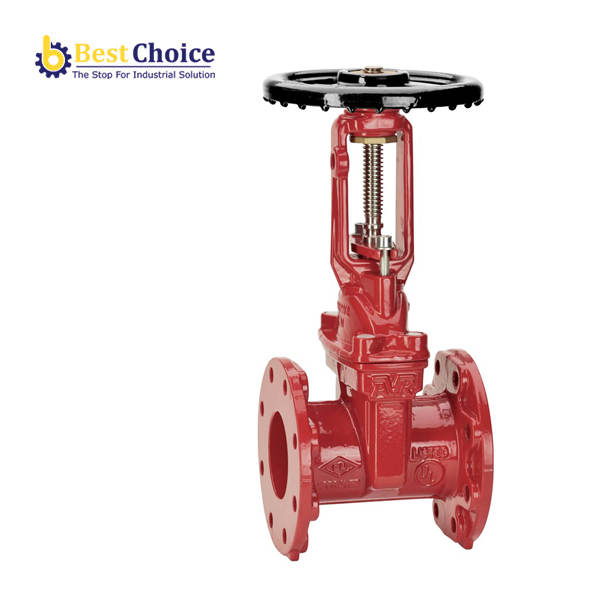

AVK VAN CỔNG MẶT BÍCH, OS&Y, CHỨNG NHẬN UL/FM, 250 PSI 145/46-001
AVK VAN CỔNG MẶT BÍCH, OS&Y, CHỨNG NHẬN ULFM, 250 PSI 145-46-001
- ANSI B16.42 Cl.150, tay quay, CTC, bu lông A2, trục đồng thau, sơn đỏ FBE 10 mil
- Van cổng mặt bích với ty nổi kèm tay quay – chứng nhận UL/FM cho ứng dụng phòng cháy chữa cháy tới 70° C
Phiên bản 145/46-001
| Vật liệu | Gang dẻo |
| Dải DN | DN65 – DN200 |
| Cấp PN | ANSI CL150 |
| Hướng chiều đóng | Đóng theo chiều kim đồng hồ |
Số tham khảo và kích thước

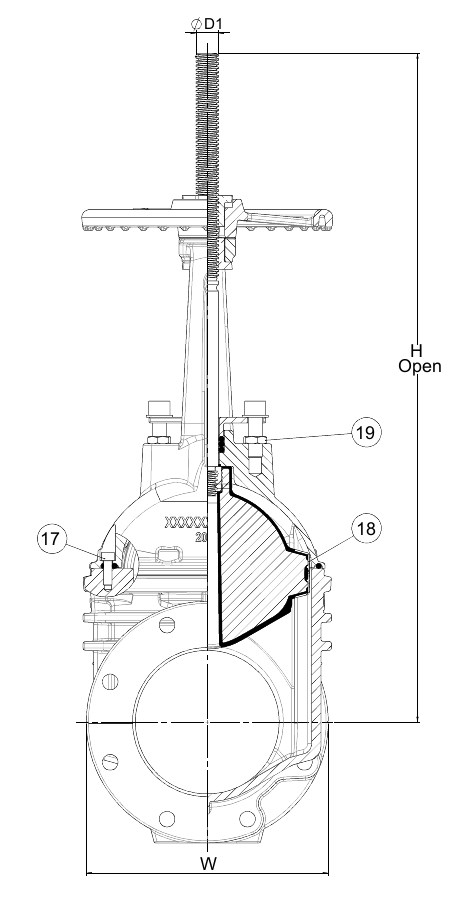

| Số tham khảo AVK | DN mm |
M?t bích khoan |
L mm |
W1 mm |
H3 mm |
H m? mm |
H dóng mm |
D mm |
D1 mm |
Trọng lượng /kg |
Bản vẽ 3D | Nhu cầu |
| 145-065-46-02366120 | 65 | CL. 150 | 190 | 180 | 410 | 400 | 325 | 180 | 20 | 14 | Top of Form
Bottom of Form |
|
| 145-080-46-02366120 | 80 | CL. 150 | 203 | 190 | 465 | 450 | 370 | 180 | 20 | 18 | Top of Form
Bottom of Form |
|
| 145-100-46-02366120 | 100 | CL. 150 | 229 | 230 | 560 | 555 | 450 | 254 | 25 | 26 | Top of Form
Bottom of Form |
|
| 145-150-46-02366120 | 150 | CL. 150 | 267 | 280 | 730 | 750 | 590 | 305 | 28 | 51 | Top of Form
Bottom of Form |
|
| 145-200-46-02366120 | 200 | CL. 150 | 292 | 345 | 915 | 955 | 750 | 356 | 32 | 90 |
AVK VAN CỔNG MẶT BÍCH, OS&Y, CHỨNG NHẬN ULFM, 250 PSI
AVK VAN CỔNG MẶT BÍCH, OS&Y, CHỨNG NHẬN ULFM, 250 PSI 145

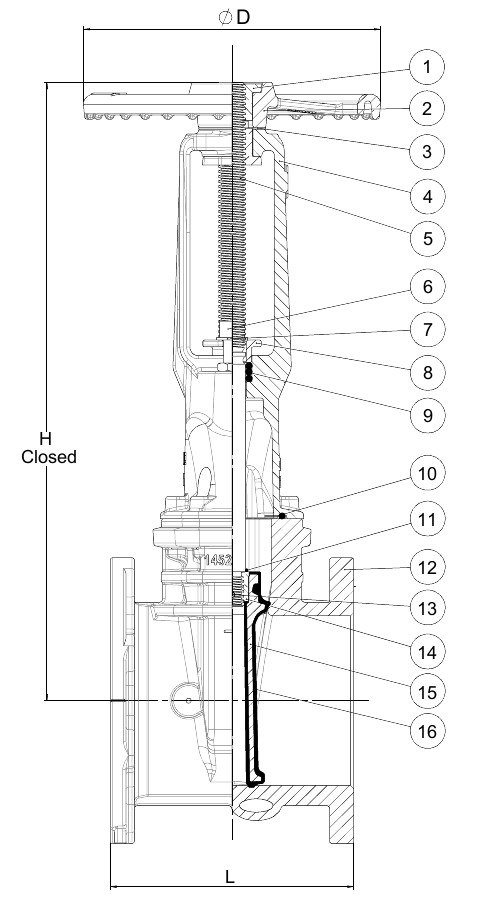

| 1. | Chốt trục | Đồng thau DZR |
| 2. | Tay quay | Gang dẻo |
| 3. | Long đen kháng ma sát | Hợp kim đồng |
| 4. | Bộ kẹp | Gang dẻo GJS-500-7 (GGG-50) |
| 5. | Trục van | Đồng thau, DZR C35330 (CW602N) |
| 6. | Bu lông | Thép không gỉ A2 |
| 7. | Long đen | Thép không gỉ A2 |
| 8. | Đệm dẫn | Gang dẻo GJS-500-7 (GGG-50) |
| 9. | Đệm trục | Cao su NBR |
| 10. | Đệm nắp | Cao su NBR |
| 11. | Phớt | Cao su NBR |
| 12. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 13. | Chốt | Thép không gỉ |
| 14. | Chốt đĩa | Đồng thau DZR CW626N |
| 15. | Lõi đĩa | Gang dẻo GJS-500-7 (GGG-50) |
| 16. | Cao su đĩa van | Cao su EPDM |
| 17. | Bu lông nắp | Thép không gỉ A2 |
| 18. | Má đĩa | Polyamide |
| 19. | Đai ốc | Thép không gỉ A2 |
Kiểm nghiệm/ Chứng nhận
Thử áp lực theo tiêu chuẩn FM và UL
Tiêu chuẩn
Thiết kế theo FM 1120/1130, UL 262
Khoảng cách giữa hai bề mặt theo ANSI B16.10
Mặt bích khoan theo ANSI class 150.
