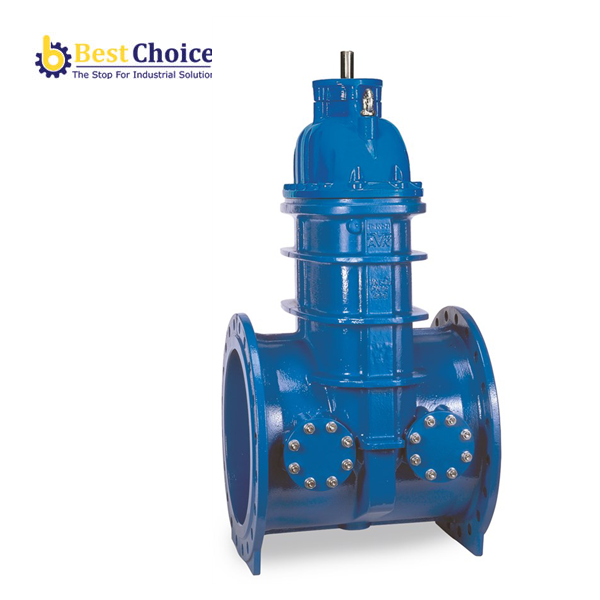

AVK VAN CỔNG, MẶT BÍCH, PN10/PN16 55/30-005
Description
AVK VAN CỔNG, MẶT BÍCH, PN10/PN16 55/30-005
AVK VAN CỔNG, MẶT BÍCH, PN10-PN16 5530-005
- Mặt tựa đàn hồi, EN 558-2 S.15/DIN F5
- Van cổng BB mặt tựa đàn hồi Cho nước, chất lỏng trung tính, xử lý nước thải với tối đa 10% chất rắn tới 70°C.
Phiên bản 55/30-005
| Vật liệu | Gang dẻo |
| Cấp PN | PN 16 |
| Hướng chiều đóng | Đóng theo chiều kim đồng hồ |
AVK VAN CỔNG, MẶT BÍCH, PN10-PN16 5530
AVK VAN CỔNG, MẶT BÍCH, PN10-PN16
| 1. | Vòng chặn | Cao su NBR |
| 2. | Bu lông | Thép không gỉ |
| 3. | Bạc lót | Polyamide |
| 4. | Phớt đệm trục | Cao su EPDM |
| 5. | Phớt đệm | Cao su NBR |
| 6. | Vòng ôm cổ trục | Đồng thau DZR CW602N |
| 7. | Phớt | Cao su EPDM |
| 8. | Nắp van | Gang dẻo GJS-500-7 (GGG-50) |
| 9. | Đệm nắp | Cao su EPDM |
| 10. | Chốt đĩa | Đồng thau DZR CW626N |
| 11. | Đĩa van | Gang dẻo bọc EPDM |
| 12. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 13. | Trục van | Thép không gỉ |
| 14. | Bích đệm | Gang dẻo GJS-500-7 (GGG-50) |
| 15. | Mắt nâng | Thép mạ kẽm |
| 16. | Bu lông nắp | Thép không gỉ A2, phủ kín nhựa dẻo nóng |
| 17. | Bu lông đinh tán | Thép không gỉ |
| 18. | Đai ốc | Thép không gỉ |
| 19. | Long đen | Thép không gỉ |
| 20. | Ống uốn | Gang dẻo GJS-500-7 (GGG-50) |
Kiểm nghiệm/ Chứng nhận
Thử áp lực theo EN 1074-1 và 2 / EN 12266
Tiêu chuẩn
Thiết kế theo EN 1074-2 Annex B (BS5163/Type B)
Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 15
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN 10
