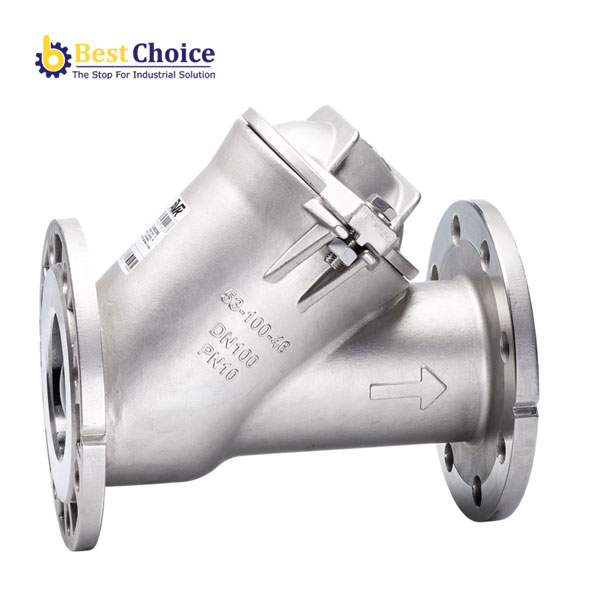

AVK VAN MỘT CHIỀU BI, MẶT BÍCH, PN10 53/42-001
Description
AVK VAN MỘT CHIỀU BI, MẶT BÍCH, PN10 53/42-001
AVK VAN MỘT CHIỀU BI, MẶT BÍCH, PN10 5342-001
- Thép không gỉ AISI 316
- Van một chiều bi thép không gỉ nối bích cho nước thải tới 70°C
Phiên bản 53/42-001
- Vật liệu Thép không gỉ
- Dải DN DN80 – DN150
- Cấp PN PN 10/16
Số tham khảo và kích thước
| Số tham khảo AVK | DN mm |
C?p PN s?n ph?m |
M?t bích khoan |
L mm |
H mm |
Trọng lượng /kg |
Bản vẽ 3D | Nhu cầu |
| 53-080-42-1090 | 80 | PN10 | PN10/16 | 260 | 148 | 12 | Top of Form
Bottom of Form |
|
| 53-100-42-1090 | 100 | PN10 | PN10/16 | 300 | 182 | 16 | Top of Form
Bottom of Form |
|
| 53-150-42-1090 | 150 | PN10 | PN10/16 | 400 | 251 | 31 |
AVK VAN MỘT CHIỀU BI, MẶT BÍCH, PN10 5342
| 1. | Nắp | Thép không gỉ 316 |
| 2. | Bu lông | Thép không gỉ A2 |
| 3. | Long đen | Thép không gỉ A2 |
| 4. | Đai ốc | Thép không gỉ A4 kháng axit |
| 5. | Phớt | Cao su NBR |
| 6. | Thân van | Thép không gỉ 316 |
| 7. | Bi van | Nhôm hay gang đúc phủ NBR |
Tiêu chuẩn
Thiết kế theo EN 12050-4
Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 48
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
